近日，太原理工大学杨江峰教授课题组在《Advanced Functional Materials》（IF=19）上发表题为“Water-Mediated Tailoring of Pore Structure in Phenolic Resin-Based Porous Carbons for Enhancing CH4/N2 Adsorption Separation”的研究型论文。
多孔炭因其高比表面积、优异稳定性和低成本，被广泛用于气体吸附分离。然而，传统制备方法（如化学活化）往往需要额外去除活化剂，且微孔孔径分布较宽。同时，实验室制备的多孔炭多以粉末形式存在，在工业气流中易造成压降大、粉尘等问题。

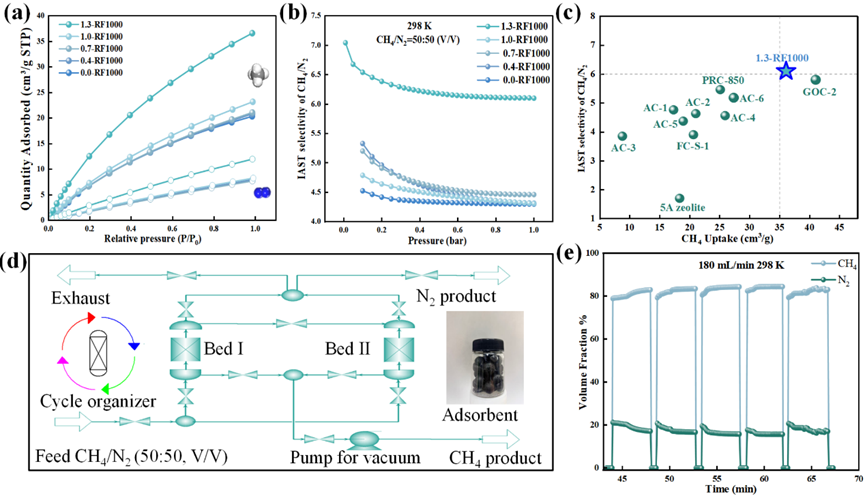

杨江峰教授和王玉高教授提出了一种无需外加粘合剂与活化剂的“水介导”合成策略，通过调控间苯二酚-糠醛树脂聚合过程中的水/甲醇体积比，精确控制所得多孔炭的微孔尺寸（0.76–0.90 nm）。所制备的颗粒状多孔炭在CH4/N2吸附分离中表现出优异的性能，并通过小型的变压吸附装置进行了材料的性能验证。结果显示：进料为CH4/N2的原料气（50:50，V/V），产品气CH4浓度可稳定提升至82%以上，满足工业燃气标准。
该论文的第一署名单位为太原理工大学，通讯作者为王玉高教授和杨江峰教授，第一作者为2023级博士研究生景佳鑫。论文链接：https://doi.org/10.1002%2Fadfm.75945
